發布時間:2010-12-28 16:17:40 更新時間:2020-06-10 15:58:36 編輯:紅星機器
皮帶機又名皮帶輸送機、帶式輸送機、膠帶機、膠帶輸送機,英文:belt conveyer,是一種廣泛應用與礦山,化工,水泥廠的傳輸機械。

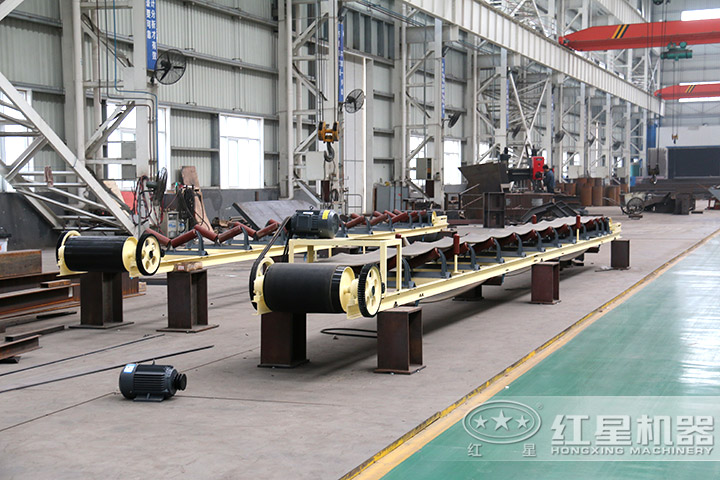

皮帶機實拍 支持定制
皮帶機(帶式輸送機)技術優勢: 一是 皮帶機(帶式輸送機)運行可靠。在許多需要連續運行的重要的生產單位,如發電廠煤的輸送,鋼鐵廠和水泥廠散狀物料的輸送,以及港口內船舶裝卸等均采用帶式輸送機。如在這些場合停機,其損失是巨大的。必要時,帶式輸送機可以一班接一班地連續工作。
1、帶式輸送機(皮帶機)動力消耗低。由于物料與輸送帶幾乎無相對移動,不僅使運行阻力小(約為刮板輸送機的1/3-1/5),而且對貨載的磨損和破碎均小,生產率高。這些均有利于降低生產成本。
2、帶式輸送機的輸送線路適應性強又靈活。線路長度根據需要而定.短則幾米,長可達10km以上??梢园惭b在小型隧道內,也可以架設在地面交通混亂和危險地區的上空。
3、根據工藝流程的要求,帶式輸送機能非常靈活地從一點或多點受料.也可以向多點或幾個區段卸料。當同時在幾個點向輸送帶上加料(如選煤廠煤倉下的輸送機)或沿帶式輸送機長度方向上的任一點通過均勻給料設備向輸送帶給料時,帶式輸送機就成為一條主要輸送干線。
4、帶式輸送機可以在貯煤場料堆下面的巷道里取料,需要時,還能把各堆不同的物料進行混合。物料可簡單地從輸送機頭部卸出,也可通過犁式卸料器或移動卸料車在輸送帶長度方向的任一點卸料。

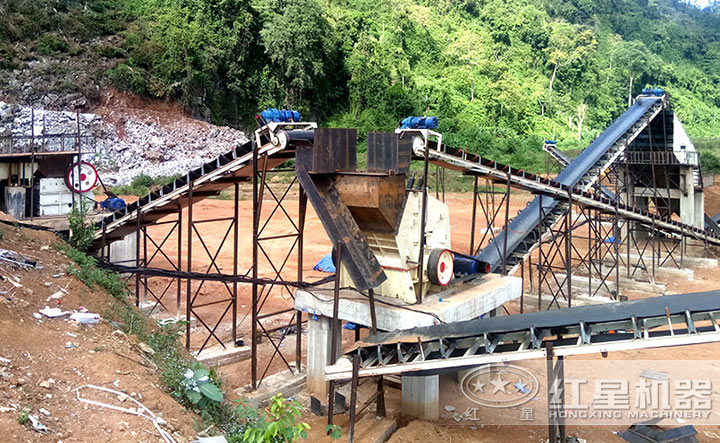

皮帶機作業現場
膠帶機(皮帶機)日常故障匯總和處理方法總結:通用帶式輸送機(belt conveyer)由輸送帶、托輥、滾筒及驅動、制動、張緊、改向、裝載、卸載、清掃等裝置組成。
1、調整承載托輥組,皮帶機的皮帶在整個皮帶輸送機的中部跑偏時可調整托輥組的位置來調整跑偏;在制造時托輥組的兩側安裝孔都加工成長孔,以便進行調整。具體調整方法,具體方法是皮帶偏向哪一側,托輥組的哪一側朝皮帶前進方向前移,或另外一側后移。皮帶向上方向跑偏則托輥組的下位處應當向左移動,托輥組的上位處向右移動。
2、安裝調心托輥組 調心托輥組有多種類型如中間轉軸式、四連桿式、立輥式等其原理是采用阻擋或托輥在水平面內方向轉動阻擋或產生橫向推力使皮帶自動向心達到調整皮帶跑偏的目的。一般在皮帶輸送機總長度較短時或皮帶輸送機雙向運行時采用此方法比較合理,原因是較短皮帶輸送機更容易跑偏并且不容易調整。而長皮帶輸送機不采用此方法,因?yàn)檎{(diào)心托輥組的使用會對皮帶的使用壽命產生一定的影響。

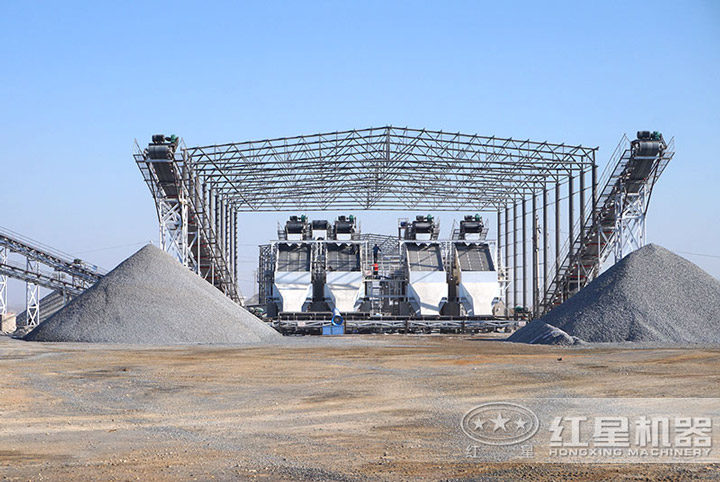

皮帶輸送機安裝現場
3、 調整驅動滾筒與改向滾筒位置,驅動滾筒與改向滾筒的調整是皮帶跑偏調整的重要環節。因?yàn)橐粭l皮帶輸送機有不少于2到5個的滾筒,所有滾筒的安裝位置必須垂直于皮帶輸送機長度方向的中心線,若偏斜過大必然發生跑偏。其調整方法與調整托輥組類似。對于頭部滾筒如皮帶向滾筒的右側跑偏,則右側的軸承座應當向前移動,皮帶向滾筒的左側跑偏,則左側的軸承座應當向前移動,相對應的也可將左側軸承座后移或右側軸承座后移。尾部滾筒的調整方法與頭部滾筒剛好相反。經過反復調整直到皮帶調到較理想的位置。在調整驅動或改向滾筒前需準確安裝其位置。
4、 張緊處的調整 皮帶張緊處的調整是皮帶輸送機跑偏調整的一個非常重要的環節。重錘張緊處上部的兩個改向滾筒除應垂直于皮帶長度方向以外還應垂直于重力垂線,即保證其軸中心線水平。使用螺旋張緊或液壓油缸張緊時,張緊滾筒的兩個軸承座應當同時平移,以保證滾筒軸線與皮帶縱向方向垂直。具體的皮帶跑偏的調整方法與滾筒處的調整類似。

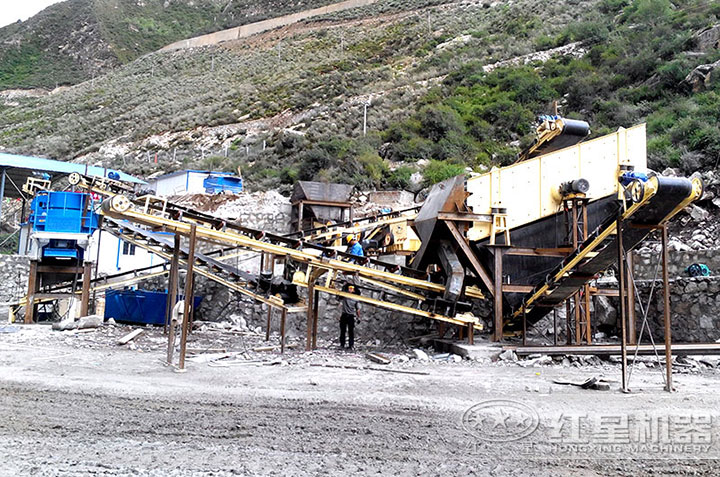

皮帶機調整現場
5、 轉載點處落料位置對皮帶跑偏的影響 轉載點處物料的落料位置對皮帶的跑偏有非常大的影響,尤其在兩條皮帶機在水平面的投影成垂直時影響更大。通常應當考慮轉載點處上下兩條皮帶機的相對高度。相對高度越低,物料的水平速度分量越大,對下層皮帶的側向沖擊也越大,同時物料也很難居中。使在皮帶橫斷面上的物料偏斜,導致皮帶跑偏。如果物料偏到右側,則皮帶向左側跑偏,反之亦然。在設計過程中應盡可能地加大兩條皮帶機的相對高度。在受空間限制的移動散料輸送機械的上下漏斗、導料槽等件的形式與尺寸更應認真考慮。一般導料槽的的寬度應為皮帶寬度的三分之二左右比較合適。為減少或避免皮帶跑偏可增加擋料板阻擋物料,改變物料的下落方向和位置。
6、雙向運行皮帶輸送機跑偏的調整 雙向運行的皮帶輸送機皮帶跑偏的調整比單向皮帶輸送機跑偏的調整相對要困難許多,在具體調整時應先調整某一個方向,然后調整另外一個方向。調整時要仔細觀察皮帶運動方向與跑偏趨勢的關系,逐個進行調整。重點應放在驅動滾筒和改向滾筒的調整上,其次是托輥的調整與物料的落料點的調整。同時應注意皮帶在硫化接頭時應使皮帶斷面長度方向上的受力均勻,在采用導鏈牽引時兩側的受力盡可能地相等。

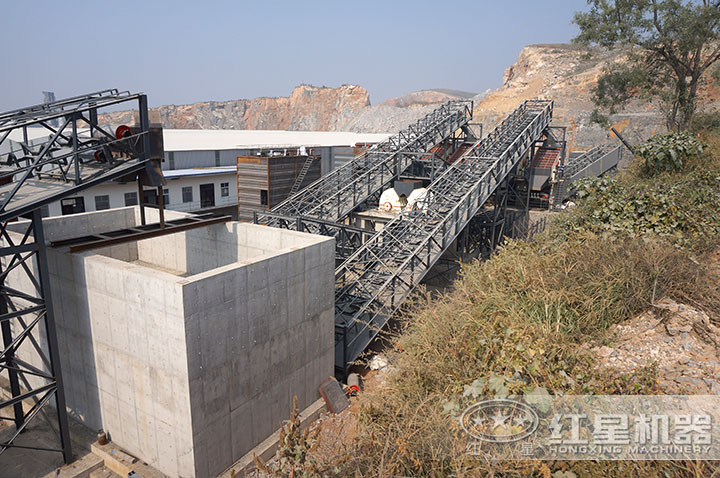

大型皮帶機作業現場
1、轉載點處的撒料轉載點處撒料主要是在落料斗,導料槽等處。如皮帶輸送機嚴重過載,皮帶輸送機的導料槽擋料橡膠裙板損壞,導料槽處鋼板設計時距皮帶較遠橡膠裙板比較長使物料沖出導料槽。上述情況可以在控制運送能力上,加強維護保養上得到解決。
2、凹段皮帶懸空時的撒料:凹段皮帶區間當凹段曲率半徑較小時會使皮帶產生懸空,此時皮帶成槽情況發生變化,因?yàn)槠б呀?jīng)離開了槽形托輥組,一般槽角變小,使部分物料撒出來。因此,在設計階段應盡可能地采用較大的凹段曲率半徑來避免此類情況的發生。如在移動式機械裝船機、堆取料機設備上為了縮短尾車而將此處凹段設計成無圓弧過渡區間,當皮帶寬度選用余度較小時就比較容易撒料。
3、 跑偏時的撒料:皮帶跑偏時的撒料是因?yàn)槠г谶\(yùn)行時兩個邊緣高度發生了變化,一邊高,而另一邊低,物料從低的一邊撒出,處理的方法是調整皮帶的跑偏。

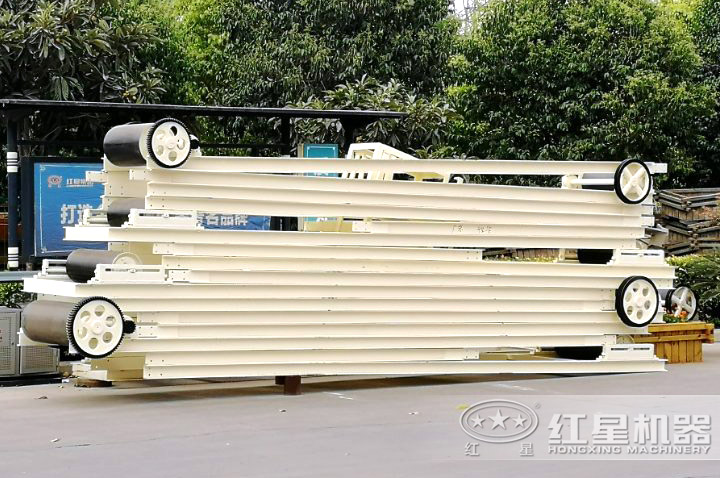

多種規格的皮帶機廠家實拍
