HD德版顎式破碎機簡介
HD德版顎式破碎機是紅星機器以自身近40年的破碎行業工程案例經驗，與德國破碎機專家聯合開發的HD系列高性能顎式破碎機，為礦山和碎石生產線提產提質帶來新的突破。
德版顎式破碎機應用領域
HD德版顎式破碎機的特點在于將破碎腔型、運動參數的優化設計合理，不僅使機器產能和產品質量大大提升，而且擴大了產品應用范圍 。HD可廣泛應用于金屬和非金屬礦、建筑、砂石、水泥、冶金等各個行業，在處理堅硬物料方面，有著出色表現。

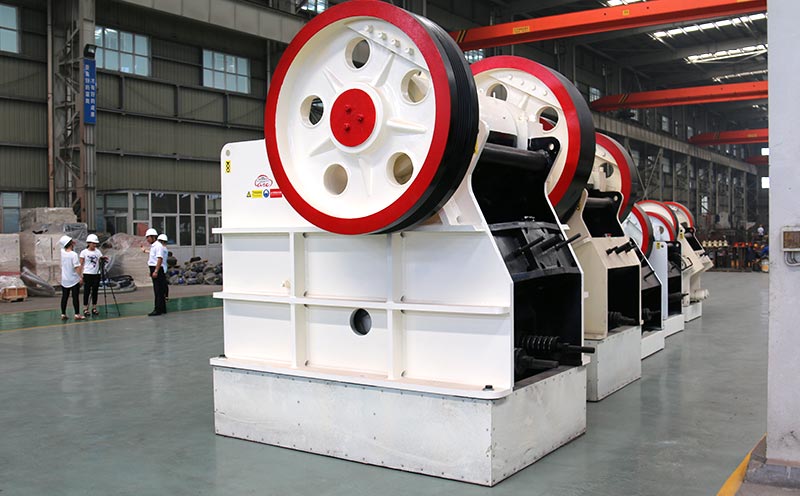

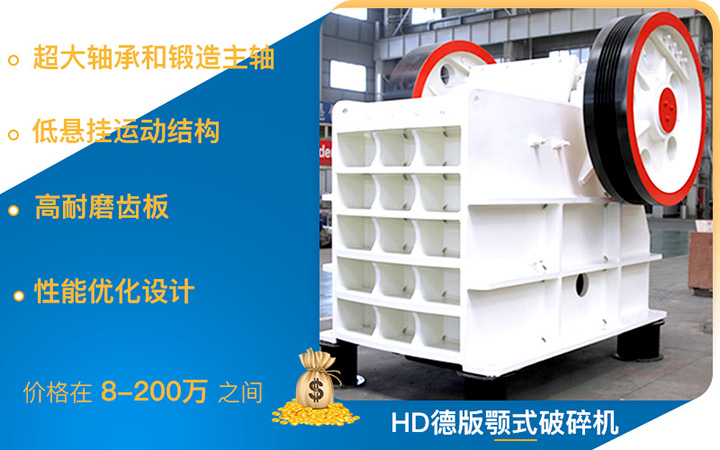

HD德版顎式破碎機

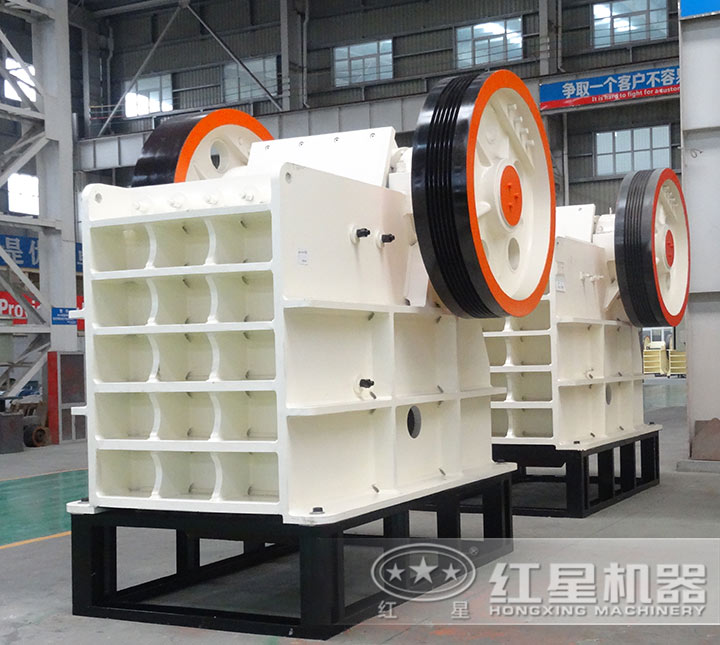

HD98（751）處理能力110-330t/h，出料粒度75-175mm

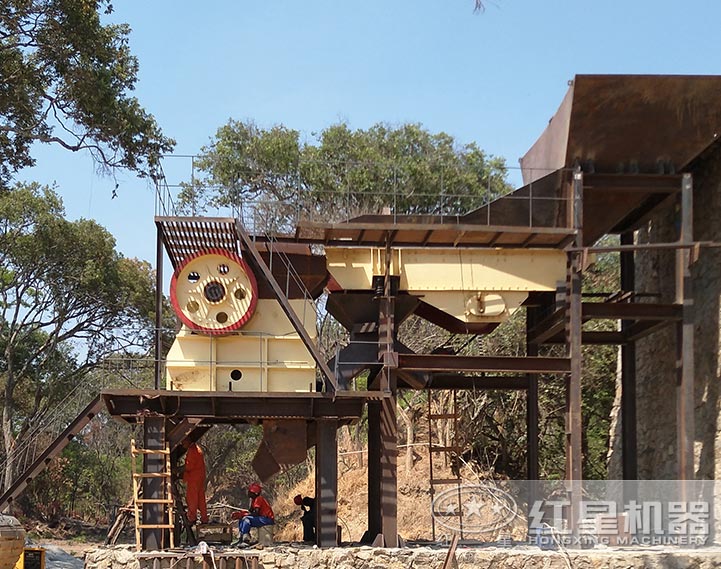

HD德版顎破作業現場
設備優勢
1、與同等規格的顎式破碎機相比，HD結構簡單合理，占用空間小，適應性更強，可廣泛應用于金屬與非金屬、水泥、建筑、砂石、冶金等行業。
2、應用于建筑碎石、機制砂生產流程，特別是破碎玄武巖等堅硬物料時，相比傳統顎式破碎機，HD因其高耐磨材質和制作工藝，生產效率更高，運營成本更低。
3、應用于黑色、有色金屬選礦流程中時，HD能有效降低礦石的粒度，實現多碎少磨，提高生產線的生產能力，降低能耗，大幅度提高選礦廠的經濟效益。
工作原理

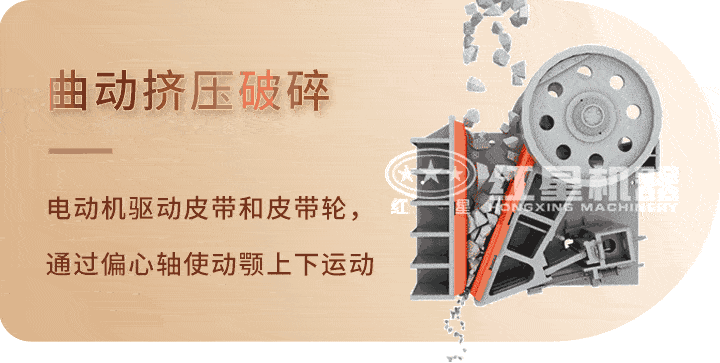

德版顎式破碎機的工作方式為曲動擠壓型：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。
德版顎式破碎機工作原理

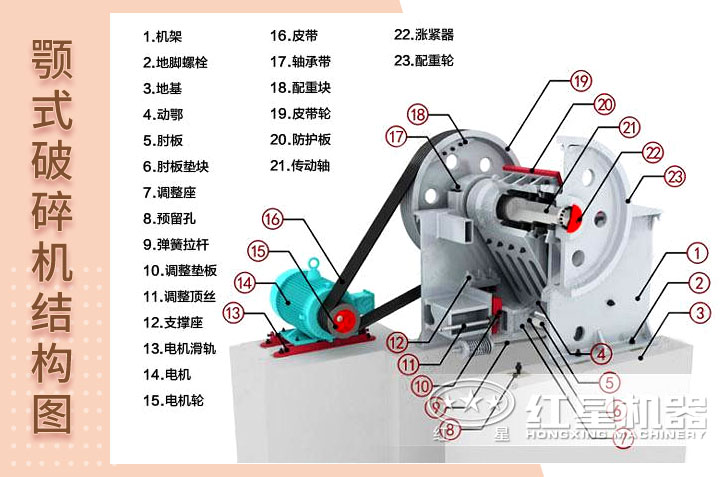

德版顎式破碎機結構圖
顎式破碎機的結構比較簡單，主要由機架、工作機構、傳動機構、調節裝置、保險裝置和潤滑系統等部分組成。結構緊湊、設計合理，設備運行平穩有效。
公司生產的不僅有固定式德版顎破，還生產的有移動式顎破，在對石料的破碎生產中可隨時進行轉場，同時也不需要打樁，碎石效率更高、可為企業創造的經濟效益更高。

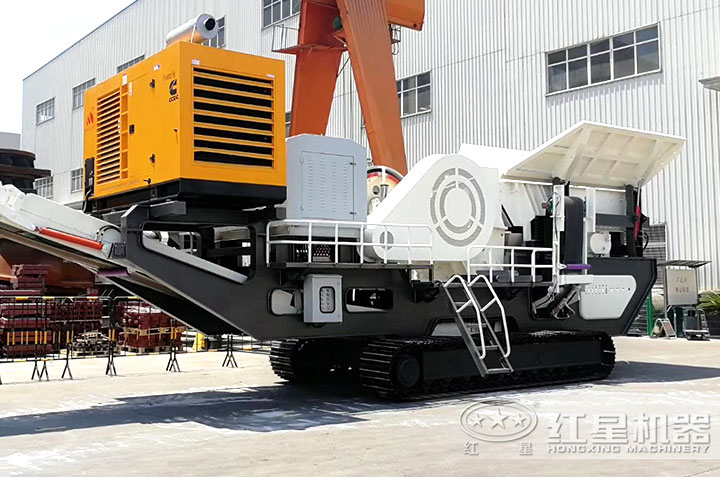

移動德版顎破，轉場自由，有效作業
技術參數
| 型號 | 進料口尺寸 | 最大進料粒度 （mm） | 出料口調整范圍 | 處理能力(t/h) | 電機功率 | 外形尺寸 長×寬×高 （mm） |
| HD72(57) | 460×720 | 425 | 45-100 | 50-120 | 6P 55 | 2100×1556×1640 |
| HD86(69) | 580×860 | 500 | 50-150 | 60-260 | 8P 75 | 2200×1754×1810 |
| HD98(751) | 680×980 | 630 | 75-175 | 110-350 | 8P 110 | 2660×1960×2175 |
| HD110(912) | 850×1100 | 750 | 100-200 | 230-550 | 6P 132 | 2960×2381×2556 |
| HD125 | 950×1250 | 900 | 125-225 | 280-750 | 8P 160 | 3500×2614×2925 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
