選礦搖床簡介
選礦搖床是一種重要的選礦設備，選礦搖床又稱6s搖床，它主要用于選別金、銀、鉛鋅、鉭鈮、錫等稀有金屬和貴重金屬礦石。紅星公司生產選礦搖床已經有了20多年的經驗，在這些歲月中，我們總結積累了大量經驗，我們又對選礦搖床進行了一些改進，市場反應良好。
選礦搖床是分選細粒礦石的常用選礦設備，處理金屬礦石時有效選剔粒度范圍是3～O．019毫米，選煤時上限粒度可達10毫米。6-S搖床的突出優點是分選精度高，經一次選別就可得到高品位精礦或廢棄尾礦，且可同時接出多個產品。平面6-S搖床看管容易，調節方便。主要缺點是設備占地面積大，單位廠房面積處理能力低。
產品展示

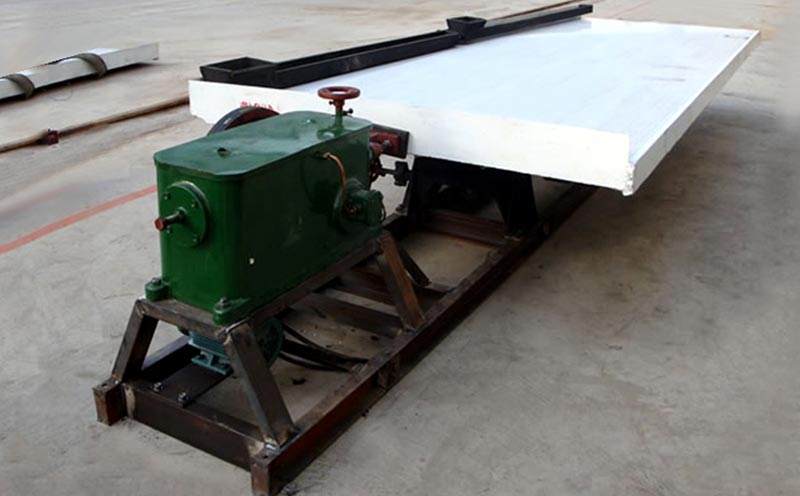

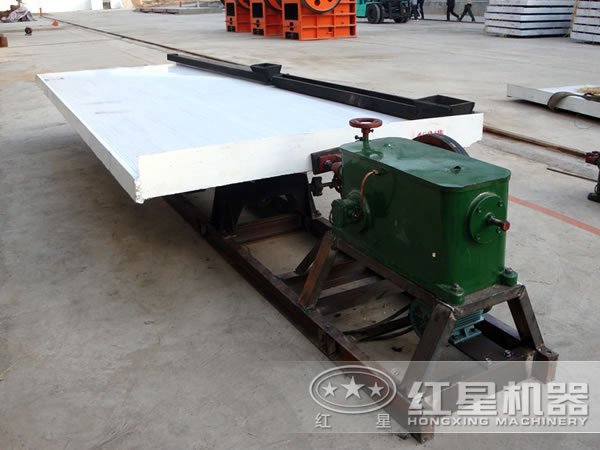

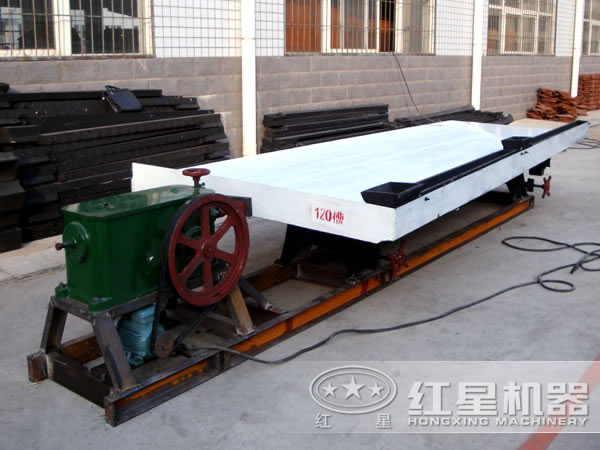

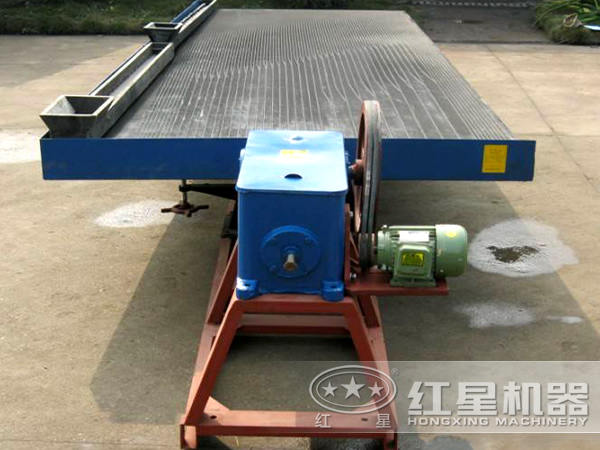

選礦搖床
選礦搖床(又稱6S搖床,選礦搖床,玻璃鋼搖床)屬于重力選礦設備，由平面溜槽發展而來，以后以其不對稱往復運動為特征而自成體系。6-S搖床由床面、機架和傳動機構三大部分組成，床面呈梯形或菱形，橫向有1°～5°傾斜，在傾斜邊上方配置給礦槽和給水槽，床面上沿縱向布置床條，其高度自傳動端向對側降低。整個床面由機架支承，在床面一端安裝傳動裝置，后者可使床面前進接近末端時具有急回運動特性，即所謂差動運動。

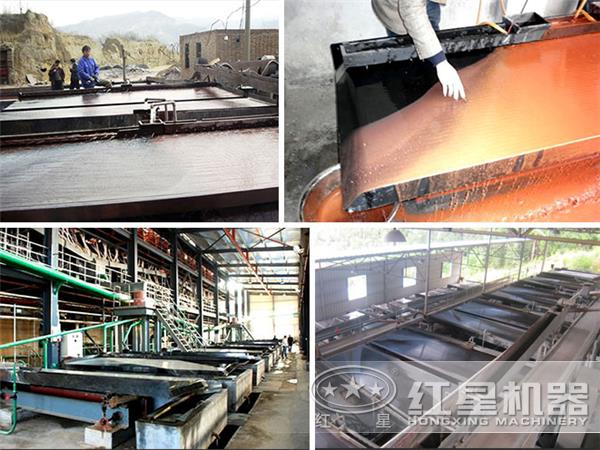

搖床作業現場
工作原理
選礦搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉搖桿隨之作上、下 運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。
我公司生產的工業用選煤搖床功率大、噪音小、耗電量相對同型號產品有明顯降低，是您選煤設備的更好選擇。紅星公司歡迎廣大客戶前來我公司考察。
電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉搖桿隨之作上、下 運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。

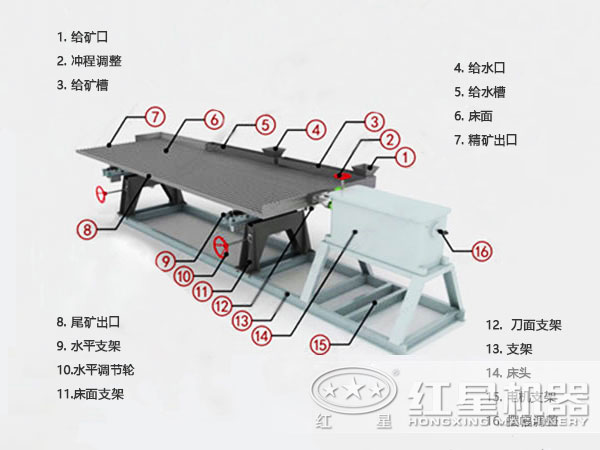

設備結構圖
搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成床面的縱向。
價格多少
一臺搖床多少錢，這是客戶比較關心的，公司生產的搖床擁有多種不同的規格型號，而且不同的時期因原材料、人力成本不同，制造一臺設備所需投入的總費用有差別，所以廠家銷售的搖床價格也是不一樣的，在線咨詢，可得到不同規格型號搖床報價，我們隨時在線等你。
技術參數
| 名 稱 | 粗砂搖床 | 細砂搖床 | 礦泥搖床 | |
| 床面尺寸 | 長度 | 4450 | 4450 | 4450 |
| 傳動端寬 | 1855 | 1855 | 1855 | |
| 精礦端寬 | 1546 | 1546 | 1546 | |
| 最大給礦粒度 | 2 | 0.5 | 0.15 | |
| 給礦量（t/d） | 30-60 | 10-20 | 15-25 | |
| 給礦濃度(%) | 25-30 | 20-25 | 15-25 | |
| 行程 | 16-22 | 11-16 | 8-16 | |
| 頻率 | 45-48 | 48-53 | 50-57 | |
| 床面清洗水量（t/d） | 80-150 | 30-60 | 10-17 | |
| 床面橫向坡度(°) | 2.5-4.5 | 1.5-3.5 | 1-2 | |
| 床面縱向坡度(%) | 1.4 | 0.92 | ---- | |
| 床面尖滅角(°) | 32-42 | 40 | 42 | |
| 選礦面積（㎡） | 7.6 | 7.6 | 7.6 | |
| 床面長度比 | 2.6 | 2.6 | 2.6 | |
| 床面端面形狀 | 矩形 | 鋸齒形 | 三角形 | |
| 電機功率 | 1.1 | 1.1 | 1.1 | |
| 傳動機構 | 偏心連桿機構 | |||
