水泥生產線流程

水泥生產線(水泥廠設備)是生產水泥的一系列設備組成的水泥設備生產線。主要由破碎及預均化、生料制備均化、預熱分解、水泥熟料的燒成、水泥粉磨包裝等過程構成。

水泥設備(水泥機械、水泥廠設備)包含設備

水泥設備包括：水泥回轉窯、旋風預熱器、篦式冷卻器。

水泥回轉窯是煅燒水泥熟料的主要設備，已被廣泛用于水泥、冶金、化工等行業。該設備由筒體、支承裝置、帶擋輪支承裝置、傳動裝置、活動窯頭、窯尾密封裝置、燃燒裝置等部件組成，該回轉窯具有結構簡單，運轉可靠，生產過程容易控制等特點。

旋風預熱器適于各種窯型配套使用(見目錄中所列)，在轉化、消化引進日本川崎日產800噸、日產1000噸水泥熟料的主要設備基礎上，研制了日產500噸、2000噸帶分解爐的五級懸浮預熱器。預熱器可廣泛應用于大中小水泥廠設備的新建和改造。

篦式冷卻機是一種驟冷式冷卻機，其原理是：用鼓風機吹冷風，將鋪在篦板上成層狀的熟料加以驟冷，使熟料溫度由1200℃驟降到100℃以下，冷卻的大量廢氣除入窯作二次風。

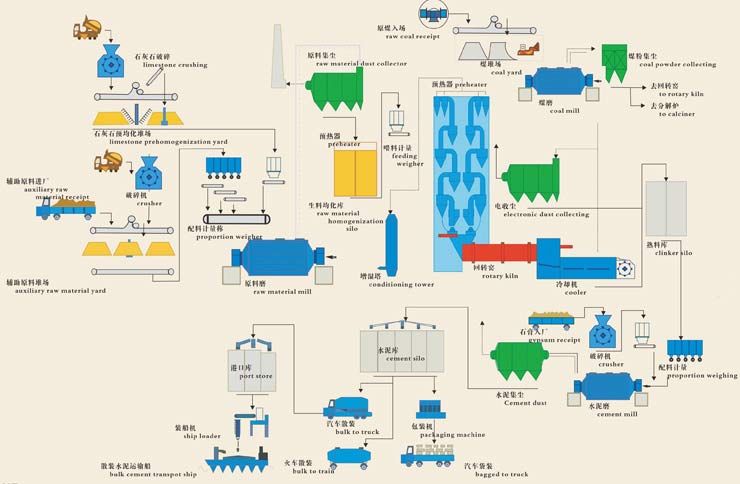

水泥生產工藝流程

水泥生產工藝流程

1、破碎及預均化

（1）破碎 水泥生產過程中，大部分原料要進行破碎，如石灰石、黏土、鐵礦石及煤等。石灰石是生產水泥用量較大的原料，開采后的粒度較大，硬度較高，因此石灰石的破碎在水泥廠的物料破碎中占有比較重要的地位。

（2）原料預均化 預均化技術就是在原料的存、取過程中，運用科學的堆取料技術，實現原料的初步均化，使原料堆場同時具備貯存與均化的功能。

2、生料制備

水泥生產過程中，每生產1噸硅酸鹽水泥要粉磨3噸物料（包括各種原料、燃料、熟料、混合料、石膏），據統計，干法水泥生產線粉磨作業需要消耗的動力約占全廠動力的60%以上，其中生料粉磨占30%以上，煤磨占約3%，水泥粉磨約占40%。因此，合理選擇粉磨設備和工藝流程，優化工藝參數，正確操作，控制作業制度，對保證產品質量、降低能耗具有重大意義。

3、生料均化

新型干法水泥生產過程中，穩定入窖生料成分是穩定熟料燒成熱工制度的前提，生料均化系統起著穩定入窖生料成分的后一道把關作用。

4、預熱分解

把生料的預熱和部分分解由預熱器來完成，代替回轉窯部分功能，達到縮短回窯長度，同時使窯內以堆積狀態進行氣料換熱過程，移到預熱器內在懸浮狀態下進行，使生料能夠同窯內排出的熾熱氣體充分混合，增大了氣料接觸面積，傳熱速度快，熱交換效率高，達到提高窯系統生產效率、降低熟料燒成熱耗的目的。

（1）物料分散

換熱80%在入口管道內進行的。喂入預熱器管道中的生料，在與高速上升氣流的沖擊下，物料折轉向上隨氣流運動，同時被分散。

（2）氣固分離

當氣流攜帶料粉進入旋風筒后，被迫在旋風筒筒體與內筒（排氣管）之間的環狀空間內做旋轉流動，并且一邊旋轉一邊向下運動，由筒體到錐體，一直可以延伸到錐體的端部，然后轉而向上旋轉上升，由排氣管排出。

（3）預分解

預分解技術的出現是水泥煅燒工藝的一次技術飛躍。它是在預熱器和回轉窯之間增設分解爐和利用窯尾上升煙道，設燃料噴入裝置，使燃料燃燒的放熱過程與生料的碳酸鹽分解的吸熱過程，在分解爐內以懸浮態或流化態下迅速進行，使入窯生料的分解率提高到90%以上。將原來在回轉窯內進行的碳酸鹽分解任務，移到分解爐內進行；燃料大部分從分解爐內加入，少部分由窯頭加入，減輕了窯內煅燒帶的熱負荷，延長了襯料壽命，有利于生產大型化；由于燃料與生料混合均勻，燃料燃燒熱及時傳遞給物料，使燃燒、換熱及碳酸鹽分解過程得到優化。因而具有合理、產能高、低耗等一系列優良性能及特點。

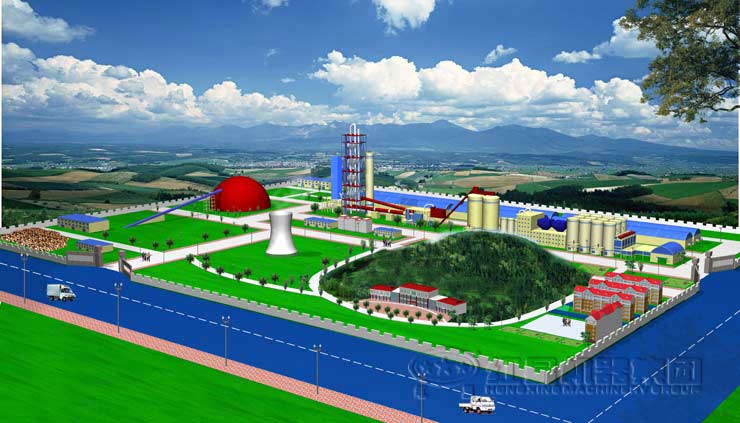

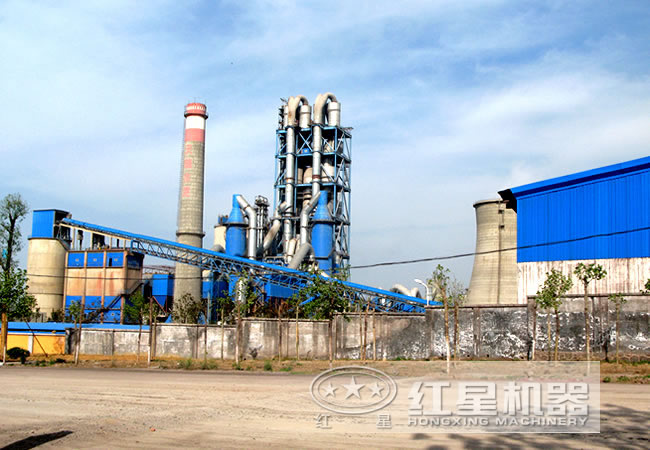

水泥生產線

5、水泥熟料的燒成

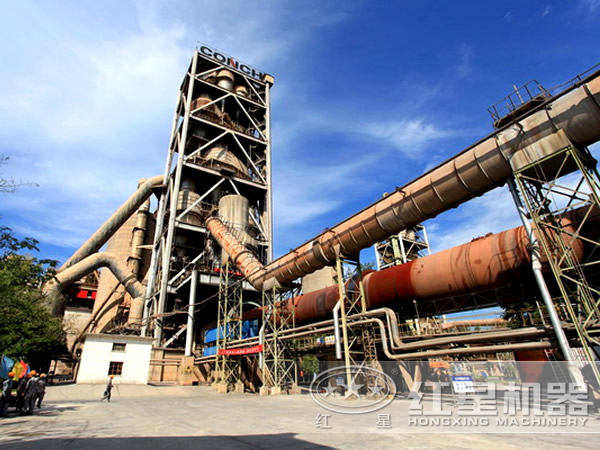

生料在旋風預熱器中完成預熱和預分解后，下一道工序是進入回轉窯中進行熟料的燒成。

在回轉窯中碳酸鹽進一步的迅速分解并發生一系列的固相反應，生成水泥熟料中的等礦物。隨著物料溫度升高近時，等礦物會變成液相，溶解于液相中的 和 進行反應生成大量 （熟料）。熟料燒成后，溫度開始降低。后由水泥熟料冷卻機將回轉窯卸出的高溫熟料冷卻到下游輸送、貯存庫和水泥磨所能承受的溫度，同時回收高溫熟料的顯熱，提高系統的熱效率和熟料質量。

6、水泥粉磨

水泥粉磨是水泥制造的工序，也是耗電較多的工序。其主要功能在于將水泥熟料（及膠凝劑、性能調節材料等）粉磨到適宜的粒度（以細度、比表面積等表示），形成一定的顆粒級配，增大其水化面積，加速水化速度，滿足水泥漿體凝結、硬化要求。

7、水泥包裝

水泥出廠有袋裝和散裝兩種發運方式。
